FLC板料成形极限测量系统

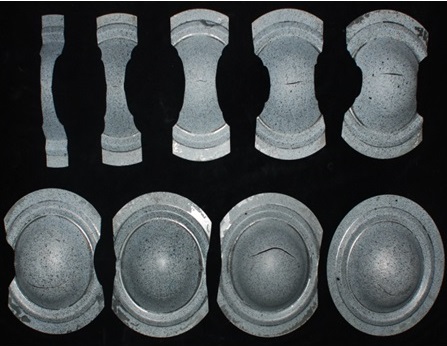

FLC板料成形极限测量系统(图1)



以应用要求分:普通、高温



设备适用场景:杯突、胀性、拉深、扩孔、锥杯、凸耳试验




系统结合数字图像相关技术(DIC)与双目立体视觉技术,配合杯突试验机自动采集杯突试验时板料变形的序列视频图像,通过追踪物体表面的散斑图像,实现板料成形过程中表面三维坐标、位移及应变的动态测量,经进一步拟合计算建立板料成形极限曲线(FLC)。

系统具有便携,速度快,精度高,易操作等特点。可广泛的应用于高校科研及其他研究机构的金属薄板的成形性能、塑性极限、延展性等工艺性试验,为研究分析及设计优化提供了有力依据。

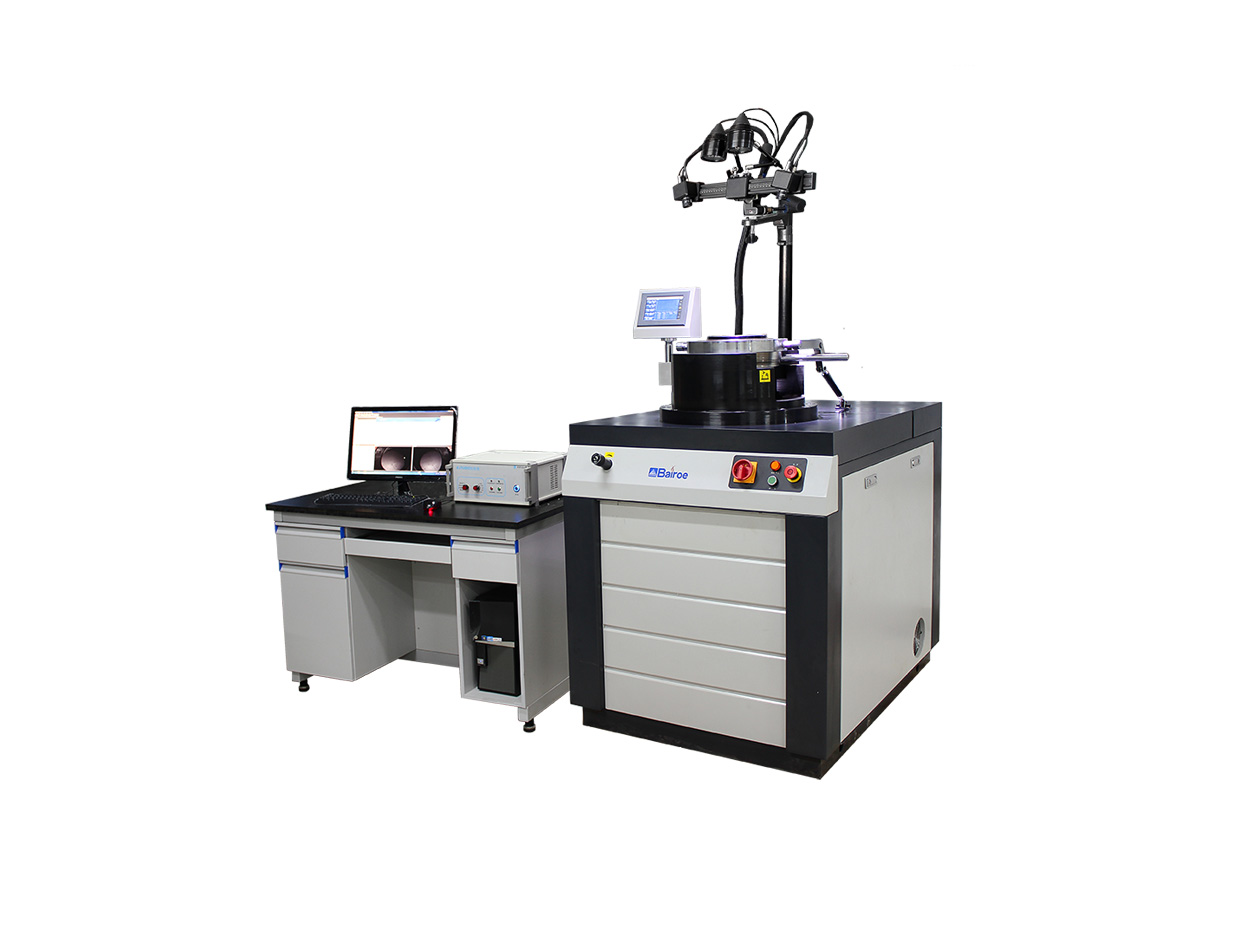

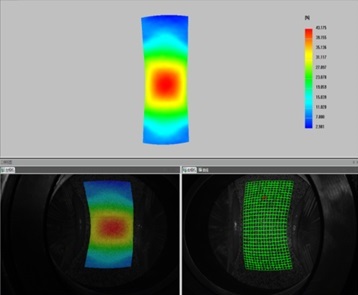

FLC板料成形极限测量系统(图2)FLC板料成形极限测量系统(图3)

测量优势

【1】材料各向异性、塑性极限、高温下的板材力学性能等研究
【2】薄板及板材成形过程实时可视化监测
【3】板料成形极限FLC曲线实时测定
【4】板料零部件选材
【5】冲压工艺优化
【6】有限元分析(FEA)验证、板料成形理论研究及验证

配置单价

根据用户需求的不同,我司提供多种杯突试验机和测量模块配置供选择.

型号 XTFLC-SD XTFLC-HT
相机像素 230万 500万
应变精度 50μɛ 50μɛ
最大试验力 300KN 600KN
最小分辨率 2-3um
1-2um
成形温度 常温 900℃(热成形)

详细的配置和单价您可以联系我们市场部人员获取。谢谢!
